真地M-L151門禁一體機說明書之接口功能說明

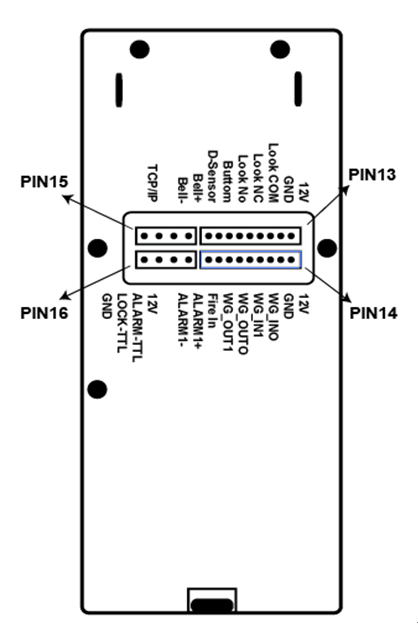

真地M-L151門禁一體機功能強大，在考勤和一般門禁功能的基礎上，還增強了產品安全的設計，如防拆報警、強拆不能關機、強制開門/關門功能等。今天小編給大家講解門禁一體機說明書里面的真地M-L151接口功能說明。我們先來了解真地M-L151的接口再了解接口對應的接線與功能。

☆ PIN13接口：

12V與GND: 直流電源輸入。

Lock COM，Lock NC，Lock NO: 鎖接線端。

Buttom與GND : 接開門開關可安裝于門內，按下開關打開門鎖將，用戶方便打開門外出。

D-Senso與 GND : 接門磁安裝于門邊上，可檢測門的狀態。（需要在機器上設置）

Bell+與Bell-：接門鈴，有人按門鈴按鍵時，接在Bell+以Bell-的門鈴將會起作用。

☆PIN14接口：

12V與GND: 直流電源輸入。

韋根輸入：只有1組韋根輸入。WG_IN0與WG_IN1組。可接讀頭/其他設備。

韋根輸出：只有1組韋根輸出WG_OUT0 與WG_OUT1，可與其他設備進行通訊，支持26位、34位、66位格式通訊輸出。

ALARM2-：報警器接線端。

Fire In: 接火警輸入可接火警觸發設備。當火警觸發設備被觸發，Fire In為低電位，機器火警模式將啟動：打開所有門鎖，使ALARM2-控制報警器報警。

☆PIN15接口：

TCP/IP:網絡接線端。

☆PIN16接口：

12V與GND: 其他設備供電端。

ALARM-TTL與 LOCK-TTL :報警信號和鎖信號輸出。

最后，真地M-L151門禁一體機說明書的接口功能說明就先告一段落了，希望能夠讓大家更加了解真地M-L151的接口功能。想要了解更多的朋友們，可進入廣州真地官網（www.deirou.cn）下載真地M-L151的使用說明書。
