【注意】解析真地M-L435門禁一體機接線

真地M-L435門禁一體機接線怎么操作，最近有用戶在咨詢公司客服人員，為了反饋用戶的厚愛，小編在這里給大家講解，門禁一體機M-L435如何接線，解除大家的疑惑。

真地M-L435門禁一體機接線事項說明：

真地指紋門禁一體機M-L435具備超大儲存容量，5000枚指紋容量+10萬條記錄容量，滿足大多數企業的門禁容量需求；配置專業的門禁功能，包括開門延時、鎖操控、韋根模式、防拆報警等，適用于普通門禁要求的安全防護場所。采用進口品質的元器件，是廣州真地精心打造的性能穩定、功能強大的指紋門禁機。

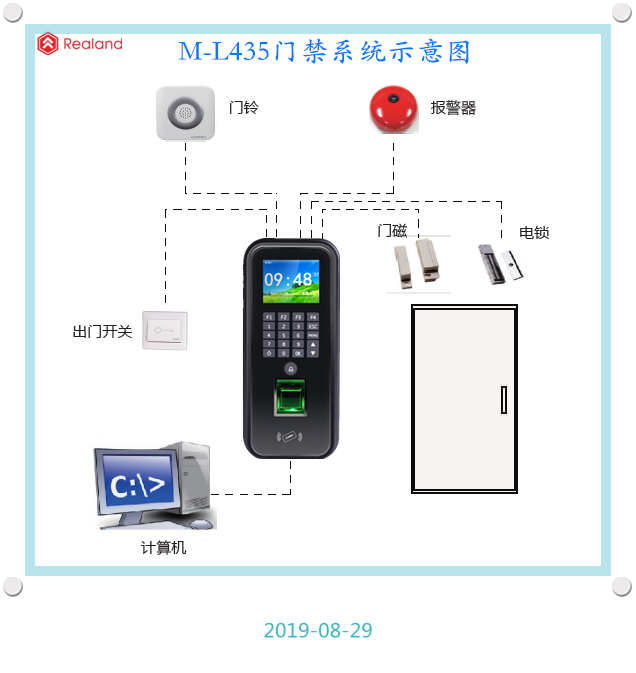

1、真地M-L435門禁一體機接線門鎖

真地M-L435支持常開型和常閉型的門鎖，連線到對應的接線端子即可實現。門禁主機上的“12V”接線門禁電源的“12V”端子，主機上的“GND”和“LOCK-COM”連接到一起，統一接線到門禁電源的“GND”；門禁機上的“LOCK-NO”連接到門禁電源的“PUSH”，完成門禁主機和門禁電源的接線。電鎖對應的接線分別接到門禁電源的“NC”和“GND”即完成門鎖的接線。

2、真地M-L435門禁一體機接線其他門禁配件

門磁接線：對應的接線分別接到門禁主機上的“GND”和“D-SENSOR”，用于檢測門的狀態。

門禁開關接線：2根線分別接線到門禁機上的“GND”和“BUTTOM”，方便用戶從里開門。

門鈴接線：2根信號線分別連接到門禁機的“BELL+”和“BELL-”，2根電源線連接12V電源的正負極。

韋根控制器接線：3根線分別連接到門禁一體機的“GND”、“WG-OUT0”、“WG-OUT1”。

報警器接線：負極一端連接到門禁機的“ALARM1+”，正極一端連接到12V電源的正極，12V電源的負極連接到門禁機的“ALARM1-”即可完成報警器的連線。

門禁讀頭接線：四根線分別接線到門禁主機上的“12V、GND、WG-IN0、WG-IN1”。

上述就是真地M-L435門禁一體機接線的詳細說明，相信對大家了解門禁一體機M-L435如何接線有所幫助。有興趣了解真地M-L435更多信息的朋友們，歡迎致電咨詢公司銷售熱線：400-888-9095/18922158082。
